Voor het Canadese Woodfibre LNG-project koos het in Duitsland gevestigde ingenieursbedrijf SVT voor ArmaGel XGC-isolatie voor zijn laadarmen. Deze geavanceerde aerogeldeken is ontwikkeld voor cryogene en dual-temperatuurtoepassingen en biedt uitstekende thermische prestaties, hoge flexibiliteit en een stofarme installatie. De isolatie beschermt betrouwbaar tegen ijsvorming en ondersteunt een veilige, langdurige werking in veeleisende LNG-omgevingen.

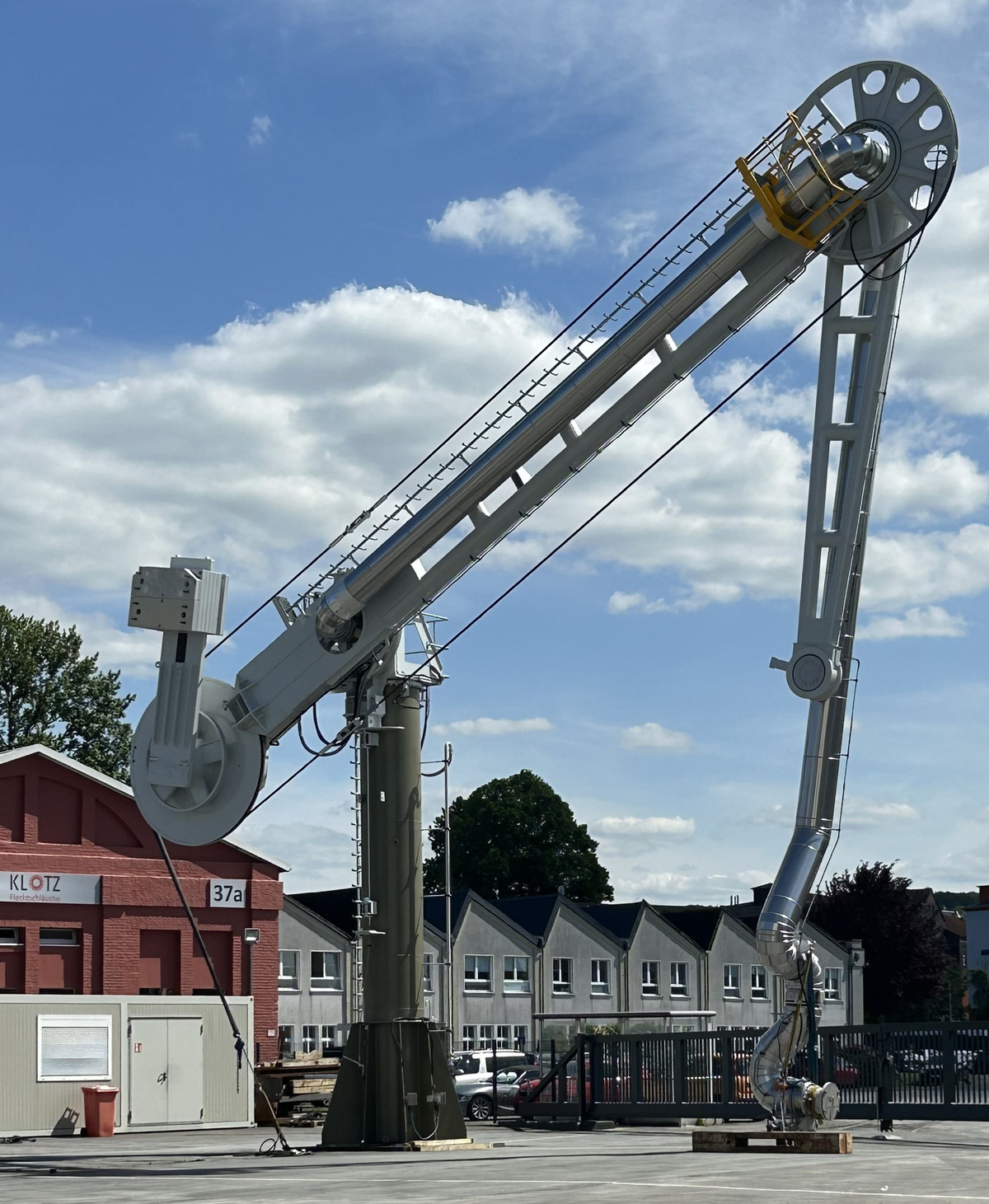

Als een van ’s werelds toonaangevende fabrikanten van laadinstallaties ontwikkelt en produceert SVT GmbH complete laadsystemen voor het veilig overslaan van vloeistoffen en gassen in zijn vestiging in Schwelm, Duitsland. In opdracht van het in de VS gevestigde bedrijf McDermott, een wereldwijde speler op het gebied van engineering- en constructiediensten voor de energie-industrie, leverde SVT tien LNG-laadarmen voor het Canadese Woodfibre LNG-project. Deze permanent geïnstalleerde systemen met leidingwerk en draaikoppelingen – zogeheten Jumper Marine Loading Arms – maken gedefinieerde bewegingen mogelijk om thermisch veroorzaakte relatieve bewegingen te compenseren. Voor de isolatie van de cryogene systeemcomponenten vertrouwde SVT op ArmaGel XGC.
Prestaties onder extreme omstandigheden
De tien laadarmen voor het Woodfibre LNG-project vormen essentiële componenten voor het veilig hanteren van cryogeen aardgas. Met een nominale diameter van DN400 en talrijke beweegbare scharnieren en koppelingen zijn de armen ontworpen voor cryogene bedrijfsomstandigheden tot −165 °C. Zelfs kleine zwakke plekken in de isolatie zouden de warmteinstraling vergroten en daarmee ijsvorming bevorderen.
Maatwerkisolatie voor complexe geometrieën
De isolatieoplossing moest voldoen aan de hoogste thermische eisen en tegelijkertijd voldoende mechanische robuustheid bieden. Daarbij was het noodzakelijk de complexe geometrie van de armen volledig te isoleren zonder de bewegingsvrijheid te beperken. In praktijktests presteerde ArmaGel XGC beter dan concurrerende producten. Dankzij de zeer lage warmtegeleidingscoëfficiënt, hoge flexibiliteit en stofarme installatie biedt dit geavanceerde aerogelmateriaal duidelijke voordelen.
Samenwerking die meerwaarde biedt
Naast het product zelf was de nauwe samenwerking doorslaggevend. Het Armacell-team leverde thermische berekeningen en ondersteunde de uitvoering met bezoeken op locatie. Dit gaf SVT en de eindklant het vertrouwen dat de oplossing volledig voldeed aan alle eisen.
Meerlaagse opbouw voor maximaal effect

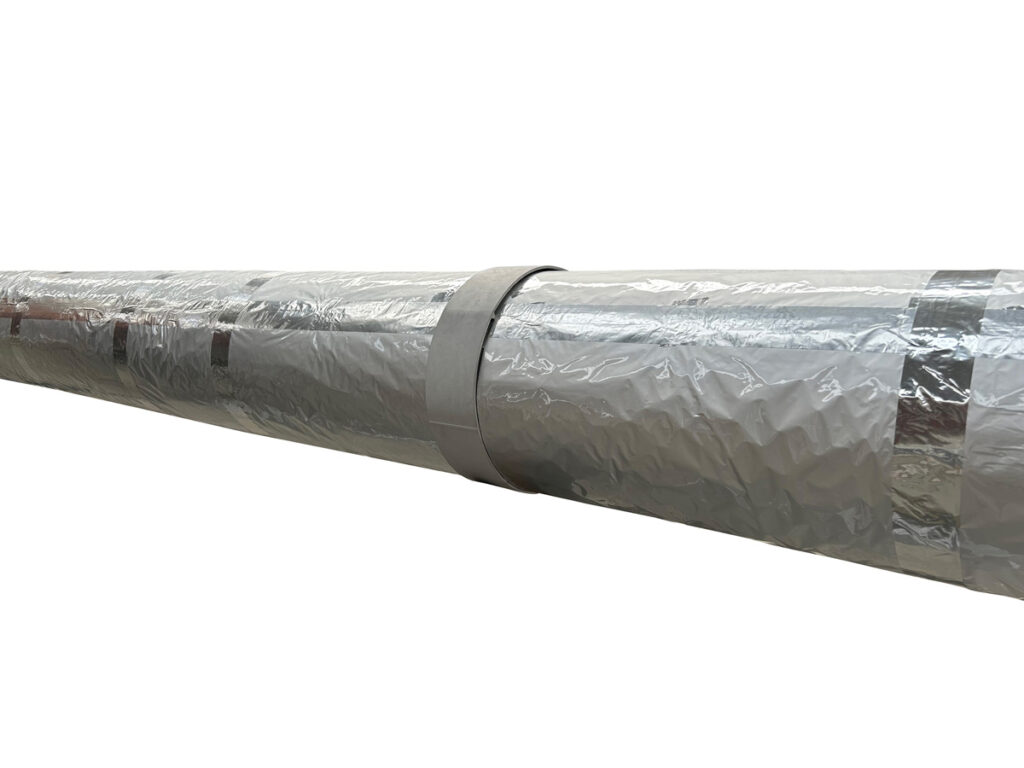

De isolatiewerkzaamheden werden rechtstreeks uitgevoerd in de productiehal van SVT in Schwelm. Een achtlaagse opbouw (8 × 10 mm ArmaGel XGC) op leidingen en andere systeemcomponenten zorgt voor een uniforme totale dikte, zelfs bij overgangen en kleine buigradii. De flexibiliteit van het materiaal maakt een nauwkeurige passing mogelijk, ook bij complexe componenten.
ArmaGel XGC

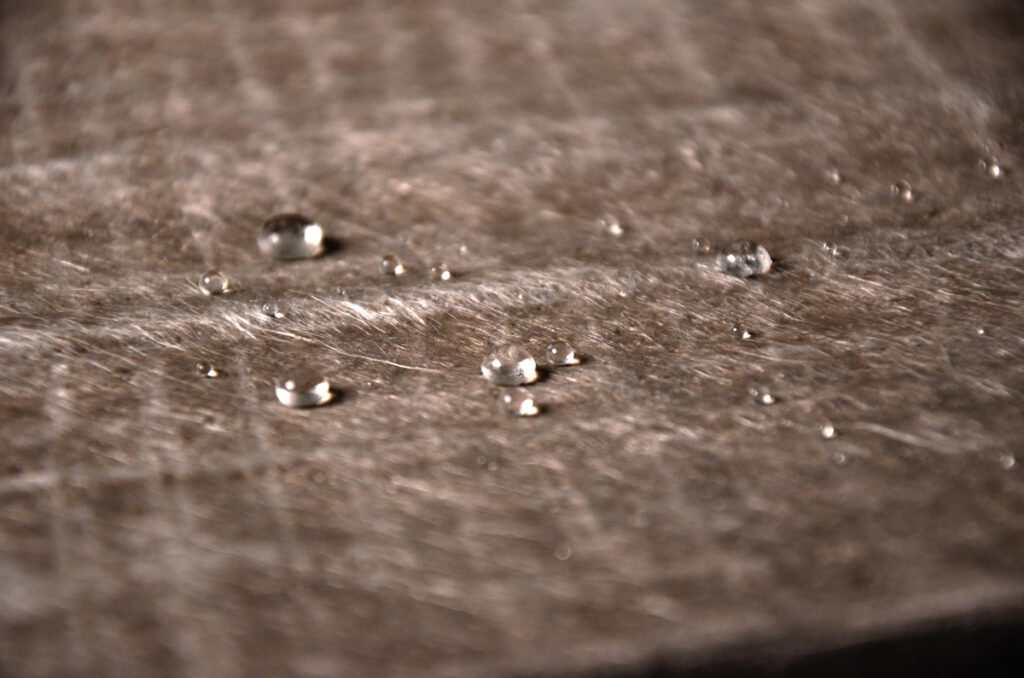

Met ArmaGel XGC biedt Armacell innovatieve aerogelisolatiematten voor cryogene en dual-temperatuurtoepassingen. De uiterst lage warmte-geleidingscoëfficiënt beperkt warmtetransport en helpt ijsvorming te voorkomen, terwijl de hoge flexibiliteit en het lage gewicht de installatie vereenvoudigen. De stofarme formulering verbetert de werkomgeving. Ook in meerlaagse configuraties combineert ArmaGel XGC uitstekende isolatieprestaties met een slank ontwerp.
Woodfibre LNG
Woodfibre LNG ontwikkelt een van de meest duurzame LNG-installaties ter wereld in Squamish, British Columbia. De exportterminal zal naar verwachting jaarlijks circa 2,1 miljoen ton vloeibaar aardgas produceren en uitsluitend worden aangedreven door hernieuwbare waterkracht. Ontworpen als een van de eerste net-zero LNG-projecten, richt Woodfibre LNG zich op het verminderen en compenseren van emissies – een mijlpaal in de decarbonisatie van de energievoorziening.
Stofarme installatie, efficiënte uitvoering en oplevering volgens planning
Een belangrijk voordeel van het nieuwe product is de geringe stofontwikkeling tijdens de installatie van de isolatiematten. Dit verbetert niet alleen de arbeidsomstandigheden, maar vermindert ook aanzienlijk de stofbelasting in de productiehal, waardoor de strakke projectplanning kon worden aangehouden. De isolatiematerialen werden geleverd door WEGO VTI Oberhausen.
De geplande verscheping van de laadarmen naar Canada in de zomer van 2025 onderstreept het succesvolle verloop van het project en brengt de ingebruikname van Woodfibre LNG een beslissende stap dichterbij.
Klantverklaring
“ArmaGel XGC heeft ons overtuigd door de combinatie van prestaties en een schone installatie. Vooral de stofarme verwerking maakte het werk in onze productiehal aanzienlijk eenvoudiger. Samen met Armacell konden we een oplossing realiseren die voldoet aan onze hoge eisen en tegelijkertijd een schone en reproduceerbare installatie mogelijk maakt.”
Daniel Helbig, Area Sales Manager, SVT GmbH (Schwelm)
