Brandveiligheid is een topprioriteit in ziekenhuizen. Bij de planning van het nieuwe hoofdgebouw van het Inselspital in Bern werd ArmaFlex® Ultima gebruikt voor alle onderdelen van het koelsysteem. Het isolatiemateriaal, dat is gebaseerd op de gepatenteerde ArmaPrene™ technologie, geeft bij brand 10 keer minder rook af dan conventionele elastomeerproducten, waardoor de zichtbaarheid wordt verbeterd en de evacuatietijd van het zeer complexe gebouw wordt verlengd.
Ziekenhuisbouw van superlatieven
Het waarborgen van het grote bruto vloeroppervlak van het ziekenhuis en de zorg voor ongeveer 59.000 patiënten per jaar en de workflows van ongeveer 11.000 medewerkers was een enorme uitdaging. In het Anna-Seiler-Haus, het nieuwe middelpunt van het gerenommeerde Inselspital in Bern dat eind vorig jaar werd geopend, is dit met succes gelukt. De basis met meerdere verdiepingen huisvest onderzoeks- en behandelkamers, terwijl de twee 63 meter hoge torens patiëntenkamers en kantoren huisvesten. Een technische verdieping tussen de basis en de torens biedt ruimte voor de complexe gebouwtechnologie.
Digitaal testsysteem (DTS)
Met het nieuwe Anna-Seiler-Haus, dat als hoofdgebouw de oude hoogbouw van de afdeling vervangt, hebben de stad en het kanton Bern nu een van de modernste en aantrekkelijkste ziekenhuisgebouwen van Zwitserland. Specialisten zijn bijna tien jaar bezig geweest met het plannen en bouwen van het nieuwe gebouw. Het gebouw, vernoemd naar Anna Seiler, de oprichtster van het Inselspital, is ontworpen door Archipel, een consortium van ASTOC Architects & Planners (Keulen), GWJ Architekten (Bern) en IAAG Architekten (Bern). Het ingenieursbureau Amstein + Walthert (Bern) is verantwoordelijk voor de planning van de verwarming, ventilatie, airconditioning en koeltechnologie, gebouwautomatisering en specialistische coördinatie. De planners gebruikten BIM om de efficiëntie van de bouw te verhogen en informatie voor de exploitatie te genereren. Alle bouwtechnische componenten werden gemodelleerd en dankzij de gedetailleerdheid was het mogelijk om precies zo te bouwen als gepland. Bovendien werden de huidige waarden van de gebouwautomatisering voor testen en gebruik gekoppeld aan het BIM-model. Voor de kwaliteitsborging van de gebouwtechniek gebruikte Amstein + Walthert het zelf ontwikkelde digitale testsysteem DTS. De op software gebaseerde service controleert cyclisch de werking en stabiliteit van live gegevens van gebouwtechnologie van verwarming, koeling, ventilatie, sanitair en ruimteautomatiseringssystemen. Storingen worden onmiddellijk herkend en kunnen direct worden verholpen.
Hoogste milieunormen
Het Anna-Seiler-Haus is het eerste ziekenhuis van deze omvang en complexiteit dat gebouwd is volgens de Zwitserse Minergie-P-Eco certificering. Minergie-P-Eco gecertificeerde gebouwen gaan verder dan de eisen van de Zwitserse passiefhuisstandaard en zijn bijzonder gezond, recyclebaar en ecologisch. In vergelijking met de Minergie-standaard wordt de gebouwschil onderworpen aan een luchtdichtheidstest om een maximale energie-efficiëntie en een perfect binnenklimaat te garanderen. Een flexibel gebouwconcept en het gebruik van materialen die onschadelijk zijn voor de gezondheid en slechts een minimale impact hebben op het milieu gedurende de hele levenscyclus zijn cruciaal voor de certificering. In 2016 richtte het Inselspital speciaal hiervoor een gespecialiseerde groep op, waarin planners, operators en facility management samen bepaalden welke materialen voor welke doeleinden gebruikt moesten worden.
Hoge koelbelasting

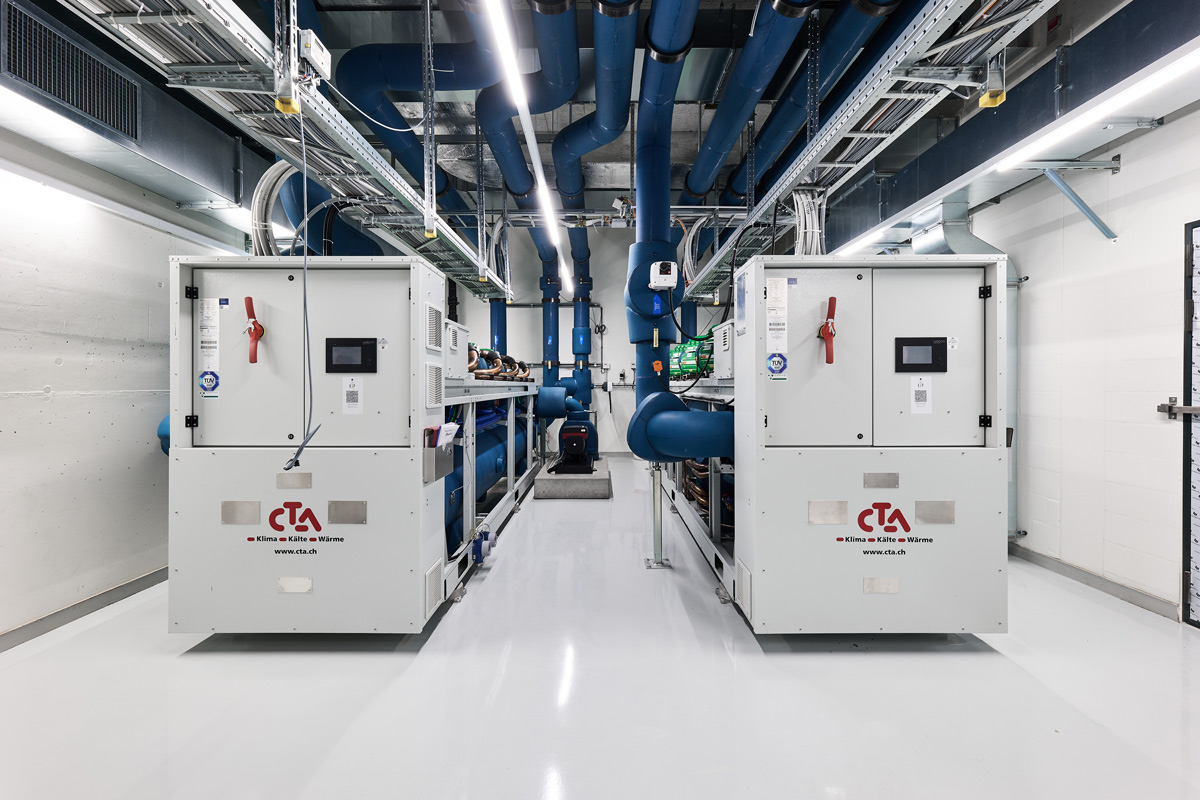

Het nieuwe gebouw heeft een totaal ventilatievolume van 420.000 m³/h nodig. Aangepaste chillers van koeltechnologiedeskundigen CTA AG (Münsingen) werden gebruikt om de kamers te klimatiseren en de apparatuur te koelen. De drie chillers met een totaal vermogen van 4 MW werken met het koelmiddel HFO (fluoro-olefines) met een laag GWP1 en zorgen voor een betrouwbare koeling in het hele gebouw. Het koelmiddel HFO R-1234ze is een synthetisch koelmiddel met een zeer laag aardopwarmingsvermogen, wat zorgt voor een zeer efficiënte werking.
1 Lage GWP-koelmiddelen hebben een laag aardopwarmingsvermogen (GWP)
Geen compromissen op het gebied van brandbeveiliging
Om ziekenhuizen een veilige plek te maken voor patiënten, bezoekers en personeel, is het belangrijk om alle beschikbare maatregelen te nemen om het risico op brandschade te minimaliseren. Brand in ziekenhuizen is zeldzaam, maar de gevolgen kunnen verwoestend zijn. Als er brand uitbreekt, is het risico voor leven en gezondheid in een ziekenhuis aanzienlijk hoger dan in andere openbare gebouwen. De complexe, drukke faciliteiten huisvesten kwetsbare mensen, van wie velen beperkte mobiliteit hebben. De verhouding tussen personeel en patiënten kan onvoldoende zijn voor een snelle evacuatie tijdens een brand, waardoor levens in gevaar komen. Daarnaast kan schade aan medische apparatuur al snel miljoenen kosten. Hele afdelingen kunnen maanden buiten gebruik zijn. In het ergste geval kan de volledige functionaliteit op het spel staan en kan de medische zorg voor het verzorgingsgebied in gevaar komen. Brandveiligheid is daarom een topprioriteit in de planning.
Rookarme isolatiematerialen
ArmaFlex Ultima om de koelsystemen in alle ruimtes van het Inselspital te isoleren. In geval van brand genereert het BL-s1,d0 geclassificeerde ArmaFlex Ultima tien keer minder rook dan een standaard elastomeerproduct, waardoor het de veiligste oplossing is voor het isoleren van koelsystemen. Het isolatiemateriaal is gebaseerd op de innovatieve ArmaPrene technologie, die de zichtbaarheid bij brand verbetert en zo de evacuatietijd verlengt. Als, zoals in het geval van ziekenhuizen, mensen moeten worden gered die niet zelfstandig kunnen ontsnappen, is een langere evacuatietijd cruciaal om redding van buitenaf mogelijk te maken.
“ArmaPrene technologie verbetert zichtbaarheid bij brand en verlengt zo de evacuatietijd.”
Soepele installatie op de bouwplaats

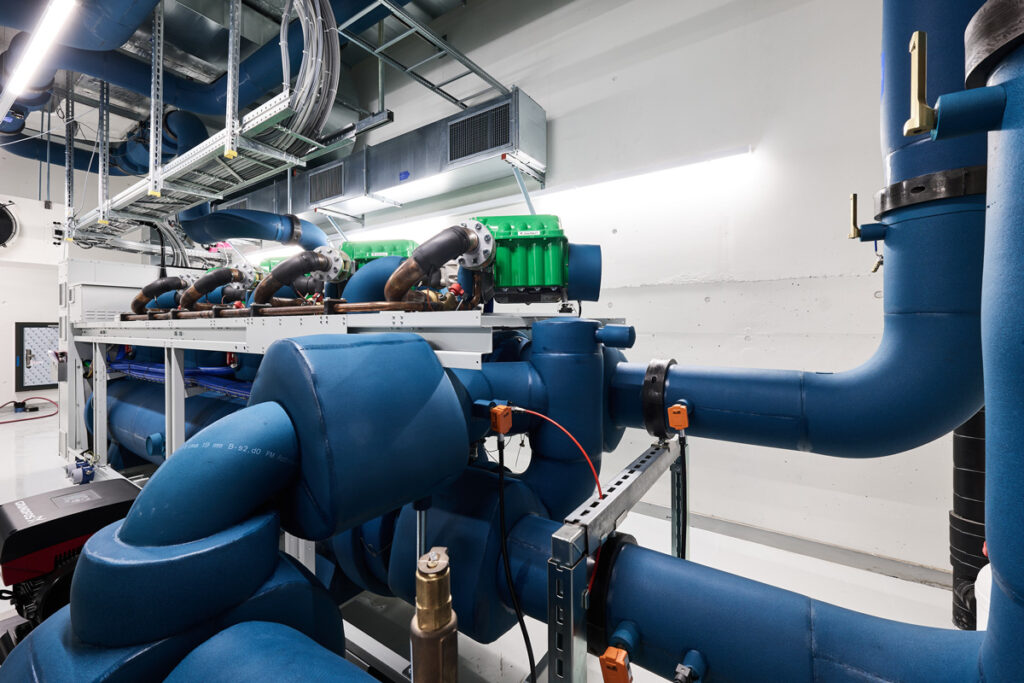

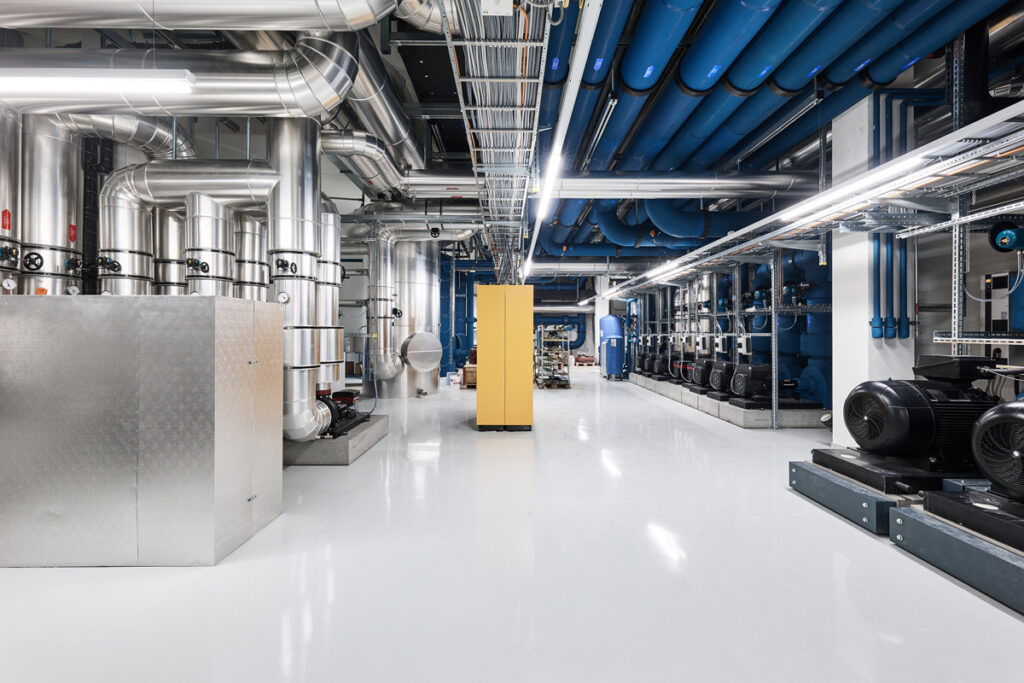

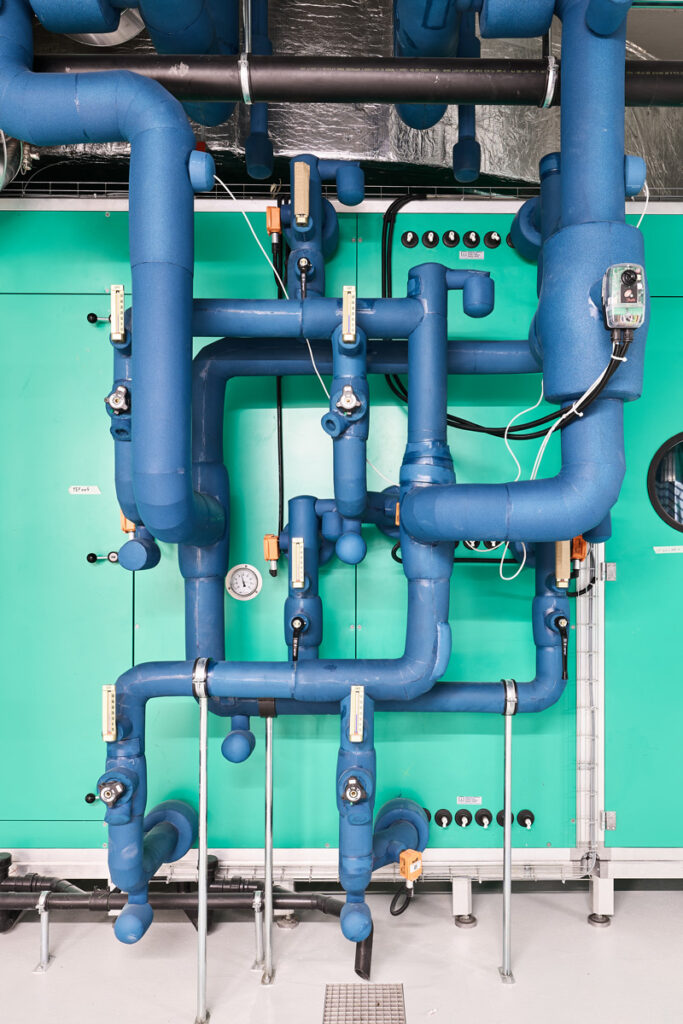

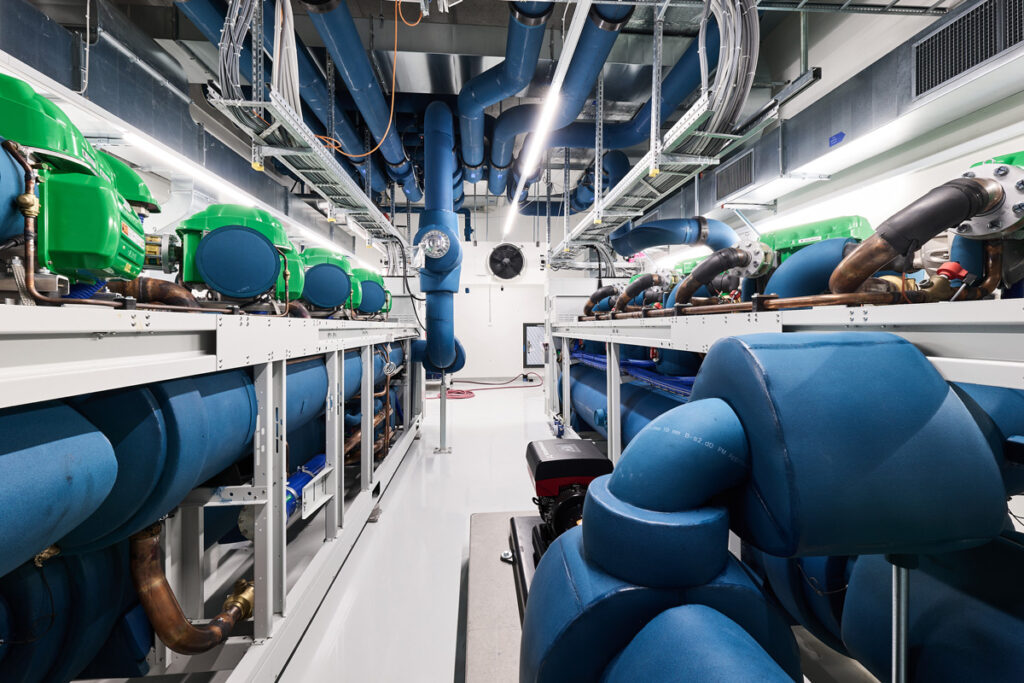

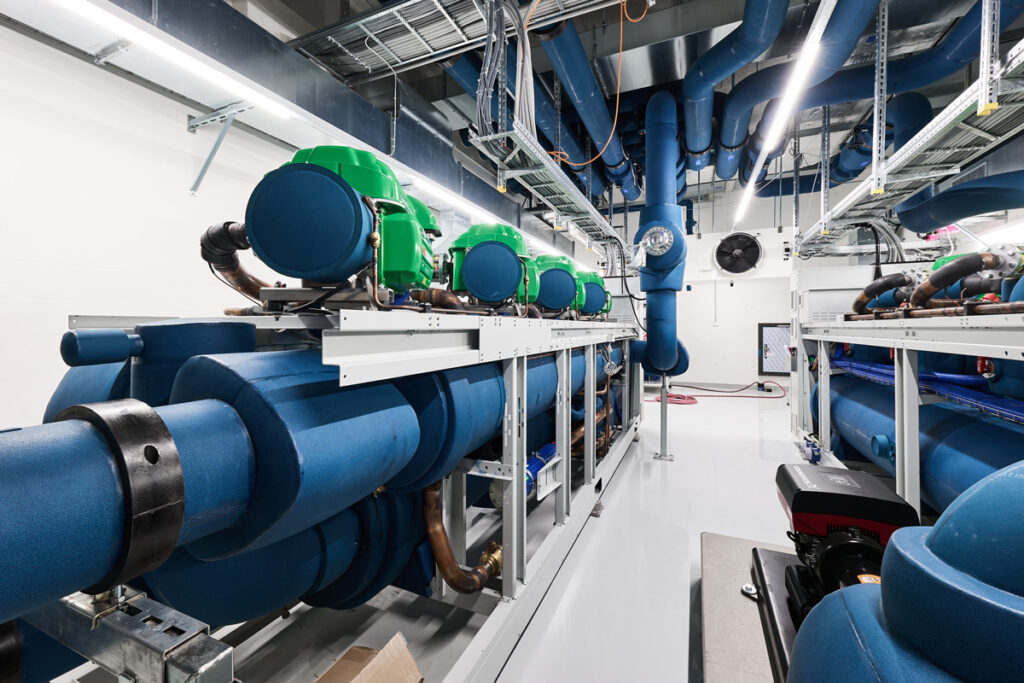

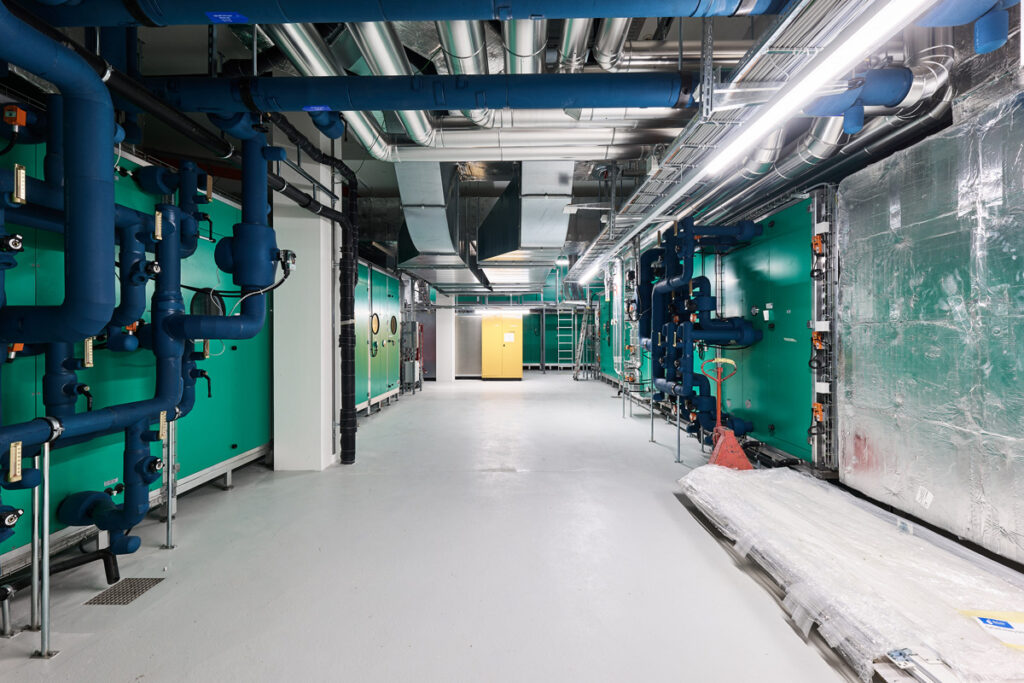

Om condensatie en energieverlies te voorkomen, gebruikte het isolatiebedrijf Lambda Dämmtechnik (Bern) 19 mm dikke ArmaFlex Ultima-slangen op koelleidingen met een diameter van DN 10 tot DN 65. Grotere leidingen werden geïsoleerd met 32 mm dikke slangen en vanaf DN 125 installeerden de isolatiebedrijven ArmaFlex Ultima-platen met een wanddikte van 32 mm. Grotere leidingdiameters werden geïsoleerd met slangen met een dikte van 32 mm en vanaf DN 125 installeerden de isolatoren ArmaFlex Ultima-platen met een wanddikte van 32 mm. Bijna drie jaar lang – van mei 2020 tot eind 2023 – werkten er meestal vier medewerkers op de bouwplaats. Op piekmomenten waren tot 10 collega’s bezig met het installeren van in totaal 51.840 m ArmaFlex Ultima slangen en ongeveer 7.890 m² ArmaFlex Ultima platen. Het materiaal werd geleverd door ISOPARTNER Schweiz AG (voorheen Regisol).
Na negen jaar plannen en bouwen opende het nieuwe hoofdgebouw van het Inselspital Bern zijn deuren, ter vervanging van het oude hoofdgebouw.
Meer informatie over het digitale testsysteem van Amstein + Walthert en de uitgebreide Armaflex Ultima-installatie in het Anna-Seiler-Haus vindt u op: https://www.youtube.com/watch?v=pk9cNjb9Jyg
ArmaPrene® Technologie
Conventionele elastomeerproducten die broomhoudende vlamvertragers bevatten, remmen de verbranding bij brand effectief, maar hebben de neiging om veel rook te produceren. De ArmaPrene technologie lost dit conflict op: dankzij de ontwikkeling van intrinsiek vlamvertragende polymeren en het gebruik van ablatieve beschermende additieven, maakt deze gepatenteerde technologie het gebruik van broomhoudende vlamvertragers, antimoon en PVC volledig overbodig. ArmaFlex Ultima is het eerste flexibele technische isolatiemateriaal dat Euroklasse BL-s1,d0 bereikt, de beste brandklasse voor organische materialen voor meer veiligheid bij brand. Rookgassen veroorzaken vaak meer schade dan de brand zelf en de gevolgschade door roet en corrosieve gassen bedraagt vaak meer dan 50% van de totale kosten bij grote schade.
Isolatiematerialen op basis van ArmaPrene zijn niet alleen een van de gemakkelijkste, snelste en voordeligste manieren om de energie-efficiëntie te verhogen, ze voldoen ook aan de strengste milieu- en gezondheidscriteria van systemen zoals LEED® , BREEAM® , DGNB, WELL® en andere. Tegelijkertijd vermindert de technologie het verbruik van energie en grondstoffen in het productieproces en kunnen de belangrijkste grondstoffen lokaal worden betrokken. Doordat er geen antimoon, broom en PVC meer nodig is, verbeteren ArmaPrene isolatiematerialen de scenario’s voor het einde van de levensduur.
